YT-YD500 移動式三維柔性測量裝備
▋產品介紹 PRODUCT INTRODUCTION
YT-YD500移動式三維柔性測量裝備是一款面向航空航天、軍工、汽車等領域大尺寸產品三維型面柔性化測量的智能檢測裝備。YT-YD500采用復合機器人、跟蹤式三維測量系統作為基礎測量平臺，可與攝影測量系統或激光跟蹤儀等系統配合，集數據采集、機器人控制、數據分析于一體，解決大尺寸或超大尺寸測量分析效率低、精度差等問題。
▋功能模塊 FUNCTIONAL MODULE
機器人控制與軌跡規劃
?
機器人測量軌跡規劃
機器人規劃仿真
機器人控制
數據采集與全局誤差控制
全局測量場
三維掃描測量
大尺寸組合式測量
數據分析
?
尺寸測量、偏差分析
GD&T、虛擬裝配
加工余量分析等
▋產品參數 PRODUCT PARAMETERS
測量尺寸
最大50m
局部測量精度
最高0.025mm
最大掃描面幅
500mm × 600mm
續航
8h（自動充電）
掃描景深
400mm
工作溫度
-10-40℃
大范圍測量精度
0.04mm+0.005um/m
▋核心優勢 CORE ADVANTAGES

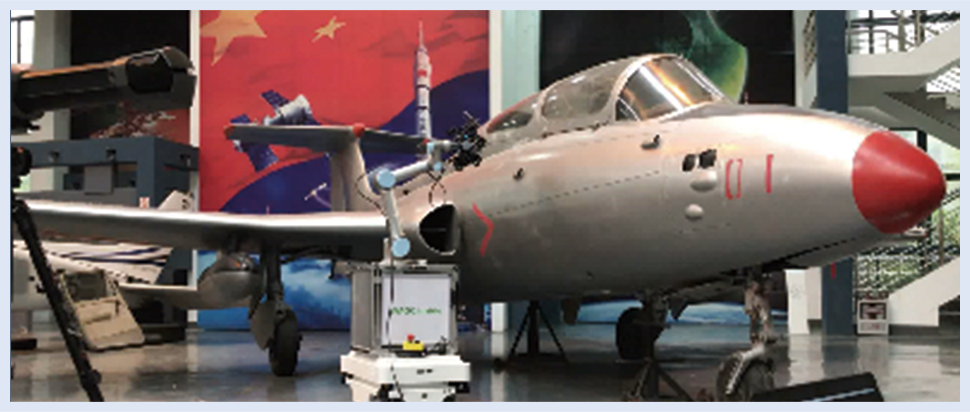

▋應用場景 APPLICATION SCENARIOS
